Software – Lnorar_6

Lnorar_6

Applicazione VisualBasic per:
– la progettazione del tracciato di meridiane su superfici piane declinanti, verticali e non
– la risoluzione di tutte le problematiche di tipo realizzativo

Descrizione

Inserendo gli input:
lnorar6_i1

  • latitudine del sito (in gradi decimalizzati)
  • longitudine del sito (in gradi decimalizzati)
  • lunghezza dello stilo polare
  • Declinazione gnomonica della parete verticale (in gradi decimalizzati)
  • Fattore scala

Si ottengono:

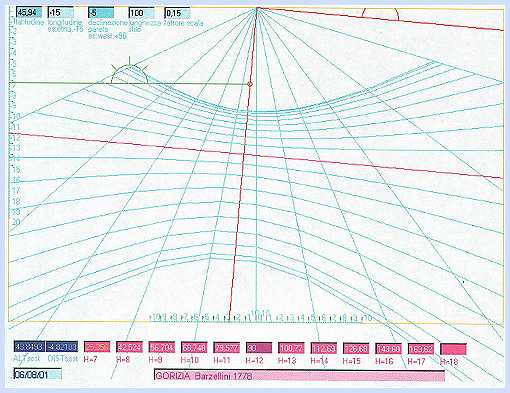

lnorar6_o1

  • Angoli linee orarie (in gradi decimalizzati), mezzodì del fuso
  • Altezza sostilare (in gradi decimalizzati)
  • Distanza sostilare (in gradi decimalizzati)
  • Disegno della meridiana; 19 linee diurne per declinazioni predeterminate, ogni 10 giorni circa
  • Linea sostilare
  • Proiezione dell’ortostilo
  • Scalimetri, orizzontale e verticale
  • Possibilità di memorizzare i dati della meridiana

Dimensioni del riquadro e posizionamento dello stesso rispetto il centro della meridiana

A seguito di ulteriori input, quali: altezza, base, ecc..

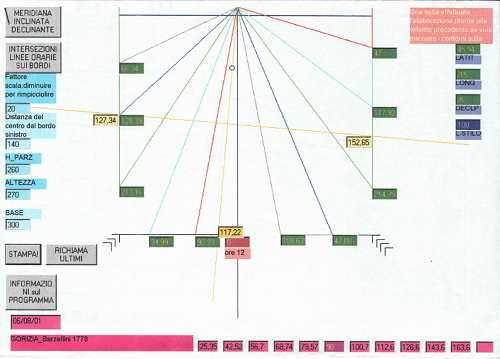

lnorar62_o1
si ottengono quote delle intersezioni delle linee orarie sui bordi del riquadro

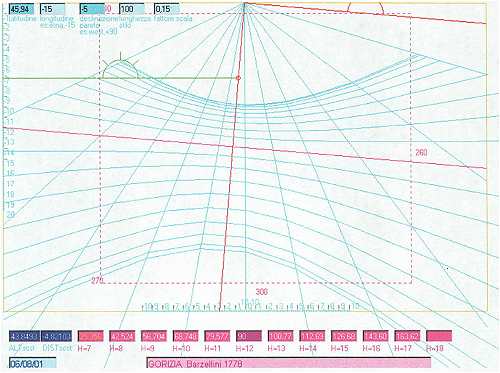

lnorar62_o2
si ottiene:
riporto delle dimensioni del riquadro sulla videata principale (disegno della meridiana);
grazie alla facilità di eseguire delle prove sarete in grado di poter scegliere la soluzione più adatta,
sotto il profilo divulgativo ma anche sotto quello estetico.

Una centina per lo stilo: sistema CAD per la progettazione automatica di un sostegno provvisorio adatto a posizionare stabilmente lo stilo polare

lnorar63_i1

Inserendo i seguenti input:

  • diametro dello stilo polare
  • diametro del foro gnomonico
  • spessore del corpo a sbalzo destinato ad alloggiare il foro destinato al bullone
  • abbondanza del corpo a sbalzo rispetto il foro
  • freedom, liberta’ di potersi girare del dado (o testa) del bullone nella parte inferiore del corpo a sbalzo
  • rialzo, spessore della basetta
  • sufficiente, la dimensione longitudinale della centina
  • fattore di scala

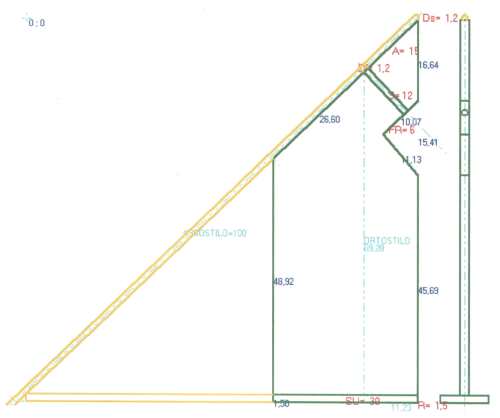

si ottiene:lnorar63_o1

  • il progetto dettagliato(*) del profilo di una centina che sostiene provvisoriamente lo stilo in modo da facilitare le operazioni di fissaggio e garantire il posizionamento in modo definitivo nella posizione gnomonicamente corretta
  • la traccia dell’ellisse, intersezione dello stilo polare con il piano della meridiana (da stampare su foglio di acetato trasparente)

(*) con le seguenti opzioni:

  • sia con le quote cartesiane dei punti di discontinuità
  • sia con le lunghezze dei tratti rettilinei del profilo

Calcolo di meridiane su piano inclinato-declinante mediante metodo trigonometrico di equivalenza

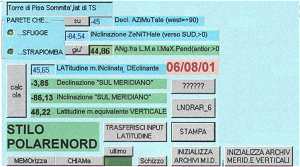

lnorar64_i1A seguito di inserimento di ulteriori input:

  • variabile booleana -parete che strapiomba o che sfugge
  • declinazione azimutale
  • inclinazione zenitale
  • latitudine sito

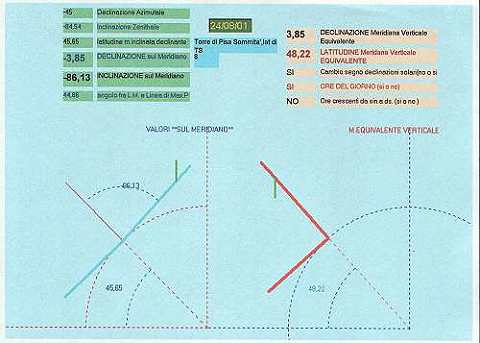

lnorar64_o1potrete ottenere:
specchietto consuntivo di tutti i dati di partenza e dei dati calcolati
di meridiana equivalente verticale









potrete ottenere:

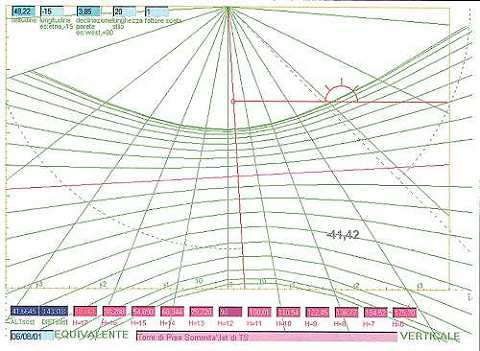

lnorar64_o2
tracciamento meridiana verticale equivalente con evidenziazione della linea sottostilare nonché quota esplicita angolare dell’angolo formato con la linea di massima pendenza.

Ed inoltre:

tutti le altre normali opzioni della meridiana verticale equivalente
